Inspeção de Gasodutos

Atividade de observação pós-processamento de imagens aéreas captadas na vertical do terreno para verificar visualmente o perfeito funcionamento de equipamentos e identificação de não conformidades na faixa de servidão. O monitoramento remoto é realizado através de software de interface gráfica desenvolvido pela AEROSAE, que possibilita o gerenciamento das imagens geoposicionadas em toda a extensão da linha.

Fica documentada a evolução histórica das atividades em toda a faixa de servidão.

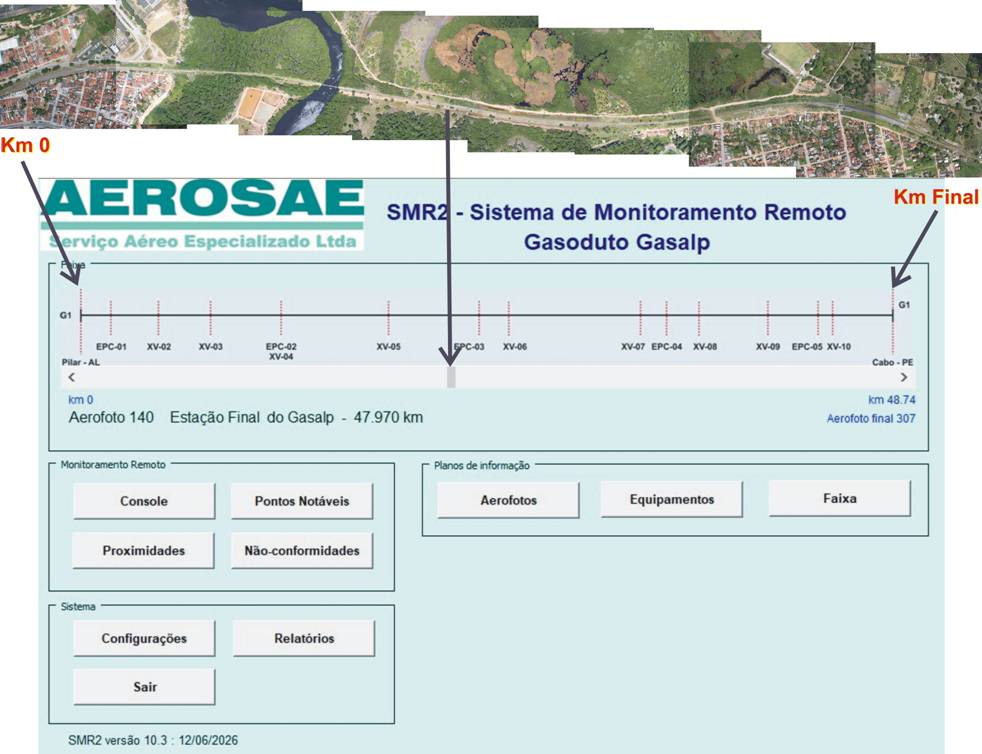

Exemplo de sequencia na captação das imagens

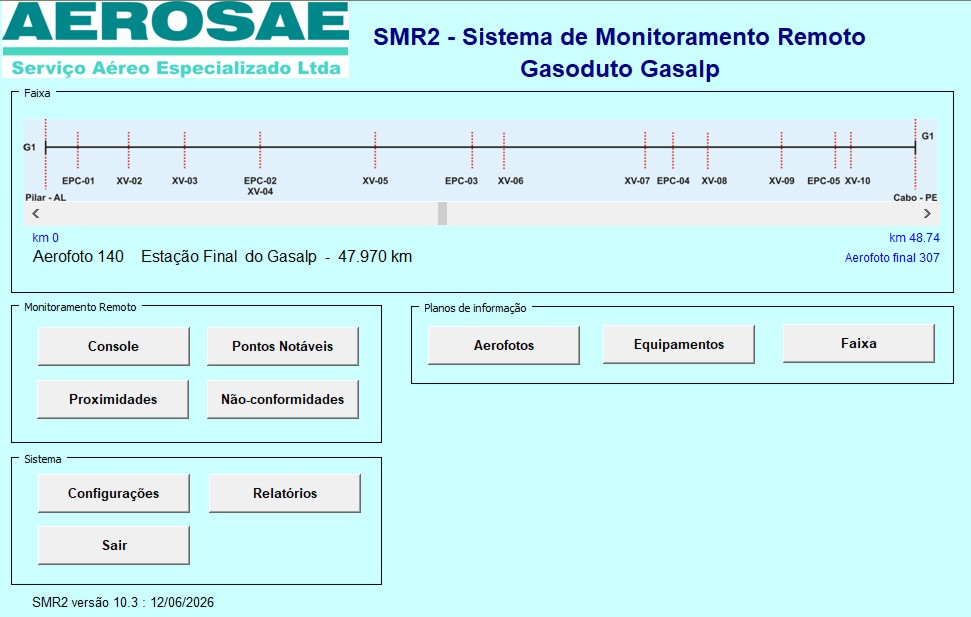

Apresentação do Software

SMR2^® Sistema de Monitoramento Remoto para Gasodutos

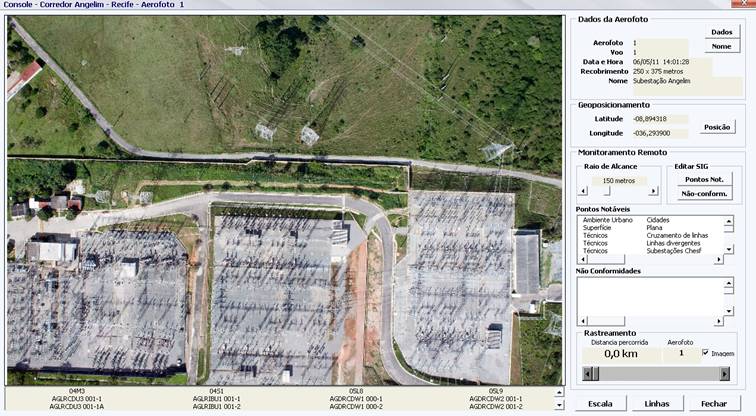

Obtenha facilmente a imagem de qualquer ponto notável, não-conformidade, terreno etc, através das opções de buscas do software.

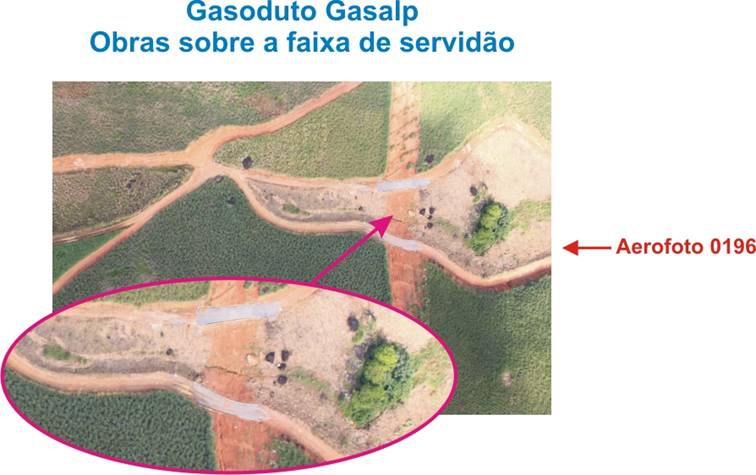

Exemplos de Não Conformidades

Captação de Imagens

Fotos a cores em alta resolução captadas através de dispositivo de estabilização embarcado em ângulo de visada de 90º em relação ao terreno. É utilizada câmera digital profissional full frame. As imagens são geoposicionadas pelo sistema GPS, através de software SCI (Sistema de Captação de Imagens) desenvolvido pela AEROSAE.

Média de 5 aerofotos por km, utilizando uma sobreposição de 20%.

Processamento dos Dados

São integralizadas as imagens geoposicionadas com os pontos notáveis do objeto da inspeção (linha de transmissão ou gasodutos). Nesta fase são realizadas as vistorias em todas as aerofotos, identificando e registrando diretamente no software os pontos notáveis e as não conformidades.

Tabelas de Pontos Notáveis

Exemplos para gasodutos

· Estação de medição

· Retificador

· Válvula

· Passagem

Tabelas de Não-conformidades

· Erosões

· Vegetação próxima dos cabos

· Invasão da faixa de servidão

· Obras irregulares

· Cultivo irregular na faixa

· Escavações irregulares

· Aterros irregulares

Monitoramento Remoto

Realizado pelo software SMR1^® para linhas de transmissão e SMR2^® para gasodutos.

Laudo de Inspeção

O resultado da inspeção de cada aerofoto é acessado e editado diretamente no software.
